3769017 equipos del sello del cilindro hidráulico 7X2825 8T6892 8T6390 3769017 2275350

3769017 JUEGO SELLO 7X2825 8T6892 8T6390 3769017 2275350

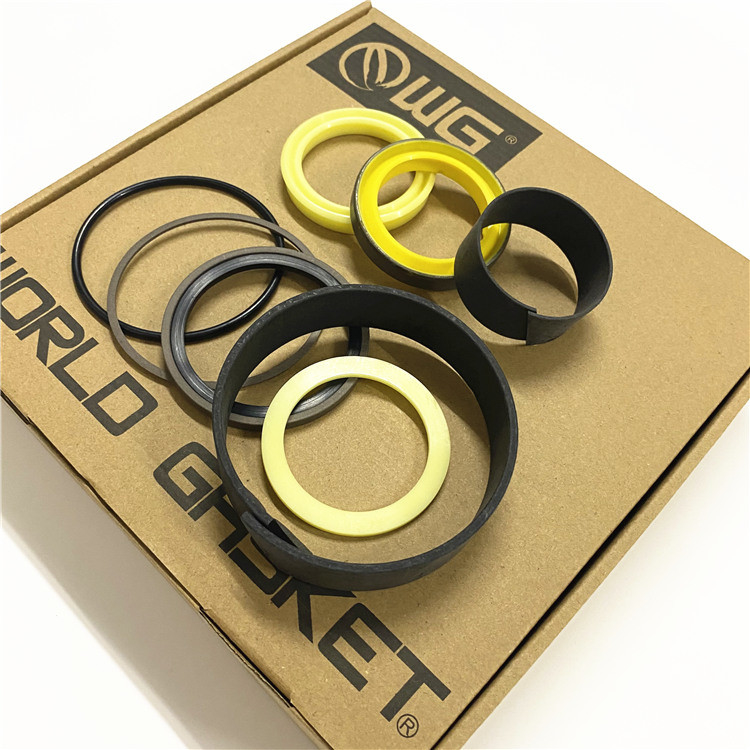

1 kit de sello hidráulico de repuesto 7X2825 compatible con 8T6892, 8T6390, 3769017, 2275350 |#AA84DL
GVII usted compra 1 kit de sello hidráulico de repuesto 7X2825 compatible con 8T6892, 8T6390, 3769017, 2275350 ||100% nuevo y de alta calidad ||Un nuevo reemplazo para el kit de sellado del cilindro de dirección del portaherramientas integrado que se adapta al siguiente modelo: IT38F, Cilindro: 1050094 ||Tenga en cuenta: su kit de sellos se verá diferente Reemplazos |Número de pieza: 1857025, 3769017, 2275350 ||Varilla: 1 3/4" | Calibre: 3"

RETROEXCAVADORA 446B
TRACTOR INDUSTRIAL HA771 HA871 TK371 TK381
PORTAHERRAMIENTAS INTEGRADO IT38F IT38G IT38G II IT38H
MOTONIVELADORA 120G 120H 120H ES 120H NA 120K 120K 2 120M 120M 2 12G 12H 12H ES 12H NA 12K 12M 12M 2 12M 3 12M 3 AWD 130G 135H 135H NA 140G 140H 140H ES 140H NA 140K 140K 2 140M 140M 2 140M 3 140M 3 AWD 143H 160G 160H 160H ES 160H NA 160K 160M 160M 2 160M 3 160M 3 AWD 163H 163H NA
TALADORA CON RUEDAS 533 543 HA770 HA870 TK370 TK380
CARGADOR DE RUEDAS 938F 938G 938G II 938H
DESLIZADOR DE RUEDAS 515 518C 525 525B 535B
TRACTORES DE RUEDAS627G 637G 657G



Ilustración 1 g01065649
Loion de la válvula de control del freno de estacionamiento
Ilustración 2 g00103057
Válvula de control del freno de estacionamientoLa válvula de control del freno de estacionamiento está colocada debajo de la cabina en el lado izquierdo del bastidor.La válvula de control del freno de estacionamiento controla el flujo de aceite a presión hacia el freno de estacionamiento y desde el freno de estacionamiento.
Ilustración 3 g00103058
(1) Perilla de control del freno de estacionamiento.
Ilustración 4 g00103059
Válvula de control del freno de estacionamiento Posición activada (2) Orificio de presión de los acumuladores de freno.(3) Vástago de la válvula de control del freno de estacionamiento.(4) Primavera.(5) Carrete.(6) Puerto del tanque.(7) Carrete.(8) Orificio del freno de mano.(9) Retenedor.(10) Resorte. Cuando se empuja hacia adentro la perilla de control del freno de mano (1), el freno de mano está en la posición desactivada.El carrete (7) y el retenedor (9) se mueven hacia la derecha.Este movimiento comprime el resorte (10) y permite que el aceite a presión fluya hacia el puerto de presión desde los acumuladores (2).El aceite a presión también fluye hacia una cavidad en el freno de mano. Cuando la presión del aceite en la cavidad es lo suficientemente alta como para comprimir los resortes del freno de mano, el freno se suelta.Esta presión de aceite mantiene el freno de estacionamiento desactivado. Para activar el freno de estacionamiento, tire de la perilla de control del freno de estacionamiento (1).Cuando se extrae el vástago (3), se detiene el flujo de aceite de los acumuladores al freno de estacionamiento.El vástago móvil (3) hace que el carrete (7) se mueva hacia la izquierda.Esto detiene el suministro de aceite de los acumuladores.Luego se permite que el aceite drene de regreso al tanque de aceite hidráulico. Esto provoca una disminución en la presión de aceite para el sistema de frenos.Cuando la presión del aceite disminuye, la fuerza de los resortes en el freno de estacionamiento es mayor que la presión del aceite en la cavidad del freno de estacionamiento.Esto permite que los resortes en el freno de estacionamiento activen el freno de estacionamiento. Si hay una caída de presión de aceite en el sistema de frenos durante el funcionamiento de la máquina, la válvula de control del freno de estacionamiento activa automáticamente el freno de estacionamiento. Con una pérdida de presión de aceite, la fuerza de los resortes en el freno de estacionamiento mueven el carrete (5) hacia la derecha.Esto bloquea cualquier flujo de aceite que normalmente ayudaría a mantener comprimido el resorte (10).Esto hace que el retén del resorte (9), el carrete (7) y el vástago (3) se muevan hacia afuera.
Ilustración 5 g00103065
(11) Indicador de alerta.(12) Lámpara de acción.(13) Área de mensajes. Cuando la presión de aceite del freno de estacionamiento cae por debajo de 6035 515 kPa (875 75 psi), el sistema de monitoreo alerta al operador.El indicador de alerta (11) y la luz de acción (12) parpadearán.Además, sonará la alarma de acción.Además, el área de mensajes (13) muestra "P BRK ACUM PRESS LO" y "PARKBK ON". La transmisión regresa a neutral si la transmisión está en primera velocidad de avance o en primera velocidad de retroceso.
